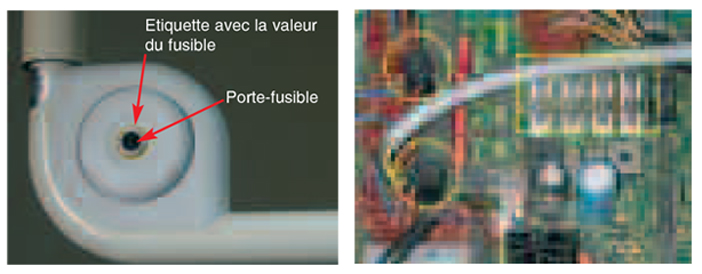

Les fusibles sont toujours placés dans des porte-fusibles, qui sur les équipements et périphériques dentaires se présentent principalement sous les formes suivantes :
Ici dans un porte-fusible avec bouchon à vis ou à baïonnette. Ici dans des porte-fusibles avec bouchon à baïonnette et sur supports à clips (à l’air libre)
DANGER : Ne jamais intervenir sur un fusible avec le matériel sous tension !
Un fusible classique est caractérisé par les données suivantes :
- Son diamètre
- Sa longueur
- Sa valeur (en Ampères)
- Sa rapidité de fusion
En général la valeur d’un fusible est indiquée sur une étiquette ou une sérigraphie, à côté du porte-fusible.

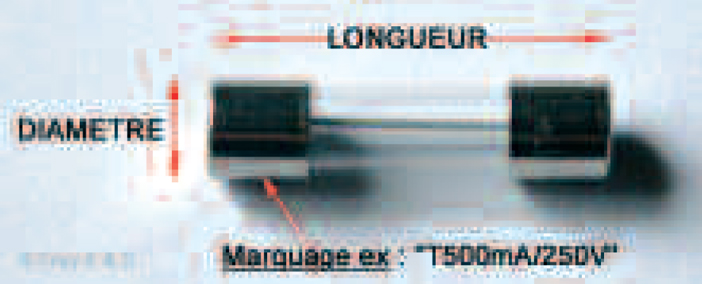

Si ce n’était pas le cas (Tous les fabricants ne sont pas parfaits) il faudra alors lire la valeur sur le fusible Hors Service.
Mais attention cette méthode n’est pas très fiable, car si quelqu’un avait auparavant remplacé ce fusible par un autre de valeur erronée, vous repartez sur de mauvaises bases, avec des risques de griller les circuits à protéger si la valeur était trop forte, ou d’avoir un fusible qui saute régulièrement si cette valeur était trop faible.
Dans ce cas, on a affaire à un fusible Temporisé de 500 milli-Ampères (0,5A) pour une tension d’utilisation jusqu’à 250 Volts.
Attention :
Il existe des fusibles à fusion rapide (Fast) marqués de la lettre “F” qui en général, protègent les circuits électroniques fonctionnant en courant continu.
Et des fusibles à fusion lente (Temporized) marqués de la lettre “T” qui sont plutôt destinés à protéger les alimentations en courant alternatif. Ce sont eux qui sont en première ligne !
Ne JAMAIS remplacer un fusible “T” par un fusible “F” et inversement.

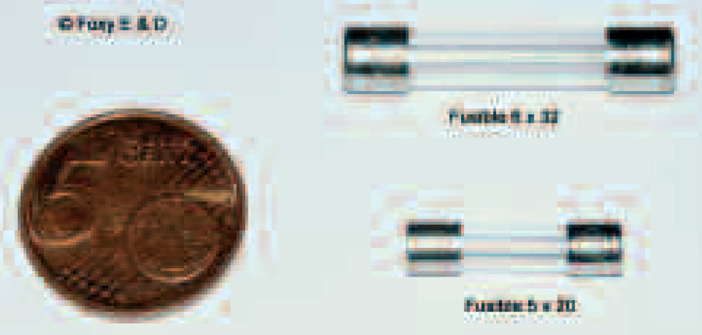

Une même valeur (en A) d’un fusible “F” monté à la place d’un fusible “T” sauterait intempestivement. Et l’inverse ferait griller toute platine électronique. (Vu le prix réfléchissez-y à 2 fois) Les fusibles les plus courants sur le matériel dentaire sont les 5 x 20 et les 6,3 x 32 (mm)
Comment être sûr qu’un fusible est fondu ?

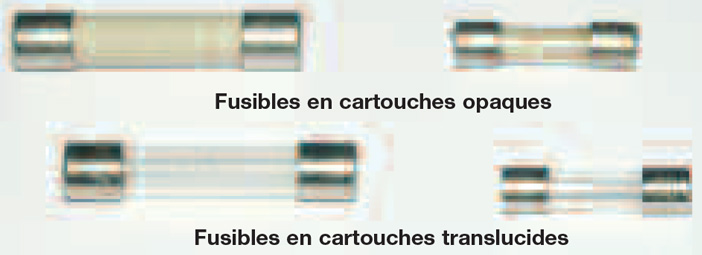

Bien sûr, visuellement on peut penser voir si le fil interne est fondu ou coupé, mais ce n’est pas une méthode fiable, certains fusibles ont une micro coupure juste sous le capuchon métallique, d’autres sont opaques. (Vous pouvez toujours employer votre RVG !)

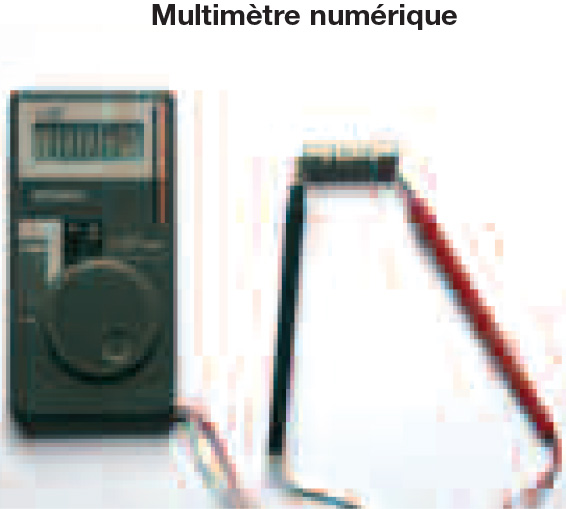

Le plus sérieux est d’acheter une bonne fois pour toutes un testeur électronique simple, qui vous permettra de contrôler les fusibles et les ampoules, en émettant un bip sonore s’il y a continuité , mais cet appareil vous permettra aussi de vérifier si il y a du courant (en réalité une tension, en Volts) dans une prise, ou sur un appareil.
Vous trouverez ce genre de petit appareil pour une cinquantaine d’Euros, sur les sites internet, que je vous citerai un peu plus loin.
Comment faire un peu de prévention, pour éviter la panique le moment venu ?
(Et une bonne perte de productivité, se traduisant en €€€€).
Et bien tout d’abord en ayant des fusibles de rechange, et en sachant où ils se trouvent ! Ayez dans vos cabinets, un tiroir ou une boîte pour les “secours de première urgence technique” Assez grosse, car au fil du “Fil Dentaire” si je puis me permettre, je vais vous la faire garnir. Vous pouvez déjà, quand vous achetez un appareil, vérifié s’il y a des fusibles de rechange, si ce n’est pas le cas, en demander de suite 2 ou 3 de chaque sorte à votre service technique. Vous pouvez encore vous en procurer chez des distributeurs de matériel électronique comme :
Que trouve-t-on aussi comme autres fusibles dans le cabinet ?
Si vous n’avez pas une installation électrique récente équipée en disjoncteurs réarmables, vous avez des “chances” d’avoir des portes fusibles classiques. Repérez alors les diamètres, longueurs et valeurs des fusibles en place, marquez aussi au feutre indélébile les valeurs sur le tableau électrique, et achetez 2 ou 3 fusibles de chaque type.
Quand les fusibles jouent à cache cache !

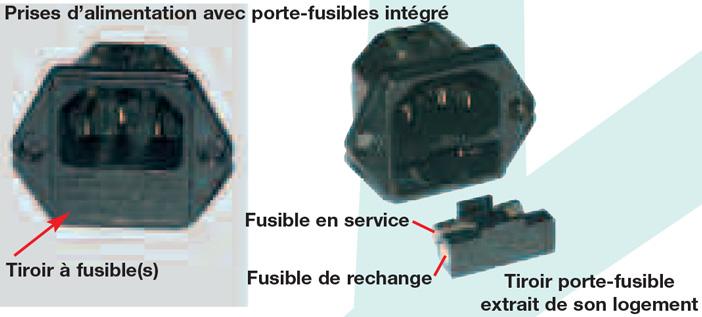

Votre autoclave ou votre cuve à ultrasons ne fonctionne plus, et vous ne voyez aucun porte-fusible sur l’appareil. “C’est pas possible !” Il y a toujours un fusible ou deux de protection, voyez s’il ne se cache pas dans la prise d’alimentation.
Il existe aussi des micro-fusibles directement implantés sur les platines.
Voici les principales valeurs de fusibles :
Pas d’acharnement thérapeutique !
Si un fusible changé par la bonne valeur saute instantanément, il y a un vrai problème, appelez alors votre service technique habituel.
www.conrad.fr ou www.selectronic.fr
