Évolutions technologiques des aides optiques en endodontie : de la vision binoculaire à la réalité augmentée
Après plus de vingt ans dominés par la pure optique, le microscope opératoire amorce une mutation numérique. Avec sa nouvelle gamme d’exoscopes OMS6000 et OMS3000 Pro, Zumax propose une vision 3D affranchie des oculaires classiques. Son module DentSight AR, co-développé avec l’endodontiste canadien Dr Bobby Nadeau, va plus loin en superposant en temps réel CBCT, localisation apicale et modèles 3D directement dans le champ du microscope. De l’exoscope hybride à l’endodontie guidée par modèle 3D, cet article dresse un état des lieux de ces innovations et de leurs premières applications cliniques.
Introduction
Depuis l’introduction du microscope opératoire dentaire à la fin des années 1990, la vision magnifiée est devenue un standard de qualité en endodontie. Grossissement, coaxialité de l’éclairage et du champ visuel, précision du geste : le microscope a profondément transformé la pratique du diagnostic, du traitement et du retraitement endodontique, ainsi que la microchirurgie apicale. Pendant plus de vingt ans, cette évolution est restée cantonnée à l’optique pure : des oculaires binoculaires, un jeu de lentilles, un statif plus ou moins ergonomique.
Depuis quelques années, une rupture technologique s’opère : celle du passage du microscope optique traditionnel vers l’exoscope numérique, puis vers la vision stéréoscopique en trois dimensions (3D) affranchie des oculaires. Le fabricant chinois Zumax Medical, déjà bien implanté dans le monde de l’endodontie avec ses gammes OMS, est aujourd’hui l’un des acteurs les plus actifs de cette transition, avec deux innovations complémentaires : la nouvelle génération d’exoscopes OMS6000 et OMS3000 Pro, qui offre une vision 3D au casque ou sur écran spécifique, et le module DentSight AR, une plateforme de réalité augmentée développée conjointement avec un endodontiste canadien, le Dr Bobby Nadeau. Cet article propose un état des lieux de ces évolutions et de leurs applications cliniques naissantes en endodontie.
Du microscope optique à l’exoscope numérique
Le microscope opératoire classique repose sur un principe optique pur : la lumière issue du champ opératoire traverse un objectif, un système de zoom puis les oculaires jusqu’à la rétine du praticien. Cette conception impose une contrainte incontournable : la tête, les yeux et le statif doivent rester alignés selon un axe de visée unique, ce qui explique en grande partie les positions de travail contraignantes et la fatigue cervicale rapportée par de nombreux praticiens utilisateurs réguliers du microscope.
L’exoscope, parfois appelé « microscope numérique », rompt avec ce principe. Il remplace le trajet optique direct par une caméra haute définition placée au-dessus du champ opératoire, dont le signal est restitué sur un ou plusieurs écrans, un casque immersif ou des oculaires sans fil. Le praticien ne regarde plus « à travers » l’instrument mais observe une image numérique retransmise en temps réel. Ce changement de paradigme, déjà largement adopté en neurochirurgie et en chirurgie ORL depuis le milieu des années 2010, gagne progressivement l’odontologie et l’endodontie.
L’intérêt de l’exoscope ne se limite pas au confort postural. En dissociant l’axe de la caméra de celui du regard, il autorise une observation du champ opératoire sous des angles auparavant inaccessibles (faces palatines, molaires distales, chirurgie apicale postérieure), et ouvre la voie à l’enregistrement systématique, au partage d’image en temps réel avec l’assistante ou le patient, et à la superposition d’informations numériques : c’est précisément le terrain sur lequel se positionnent les développements récents de Zumax.
La gamme Zumax OMS6000 / OMS3000 Pro : exoscope tout-numérique ou hybride transitionnel
Zumax Medical, déjà connu en endodontie pour ses microscopes optiques de la série OMS (OMS2050, OMS2380 R2, OMS3200 R2/PRO), a présenté après plusieurs années de recherche et développement deux déclinaisons d’un même exoscope : l’OMS6000 et l’OMS3000 Pro (Figure 1). Les deux références partagent une architecture, une optique et un système d’éclairage identiques ; la distinction entre elles ne porte pas sur le niveau de sophistication mais sur la présence, ou non, d’oculaires binoculaires classiques.
Figure 1 : exoscope OMS 6000®. Le microscope ne comporte plus de binoculaire et l’image est retransmise soit sur un écran 3D, soit dans un casque déporté.
L’OMS6000 est une configuration entièrement numérique : il ne comporte aucun oculaire binoculaire. L’observation du champ opératoire se fait exclusivement via la caméra 3D du statif, restituée au moyen d’un casque de vision 3D (Figure 2), portés par l’opérateur comme, le cas échéant, par l’assistante. Il s’agit donc d’un exoscope « pur », qui rompt totalement avec l’usage des oculaires.

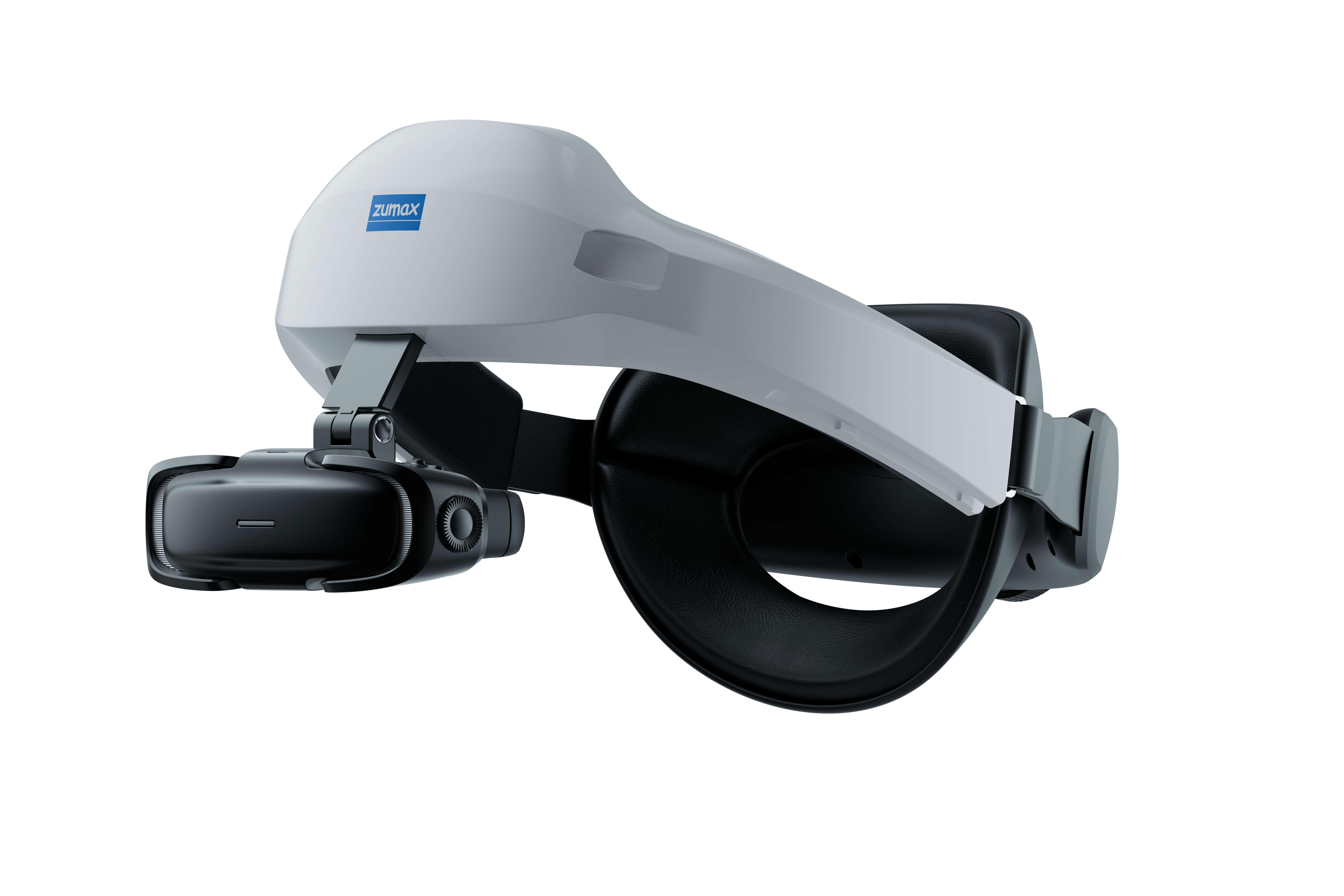

Figure 2 : casque ZuVisionX 3D Visionmount® connecté, sans fil, à l’exoscope 6000® ou 3000 Pro
L’OMS3000 Pro, à l’inverse, conserve les deux options : il est livré avec des oculaires binoculaires classiques, qui peuvent être retirés du statif pour basculer vers le mode tout-caméra, en tout point identique à celui de l’OMS6000. Cette réversibilité en fait un modèle de transition particulièrement adapté aux praticiens encore habitués au réflexe de mettre les yeux dans les oculaires : elle permet d’introduire progressivement la vision numérique 3D au fauteuil, sans imposer d’emblée l’abandon du mode optique binoculaire (Figures 3 et 4).

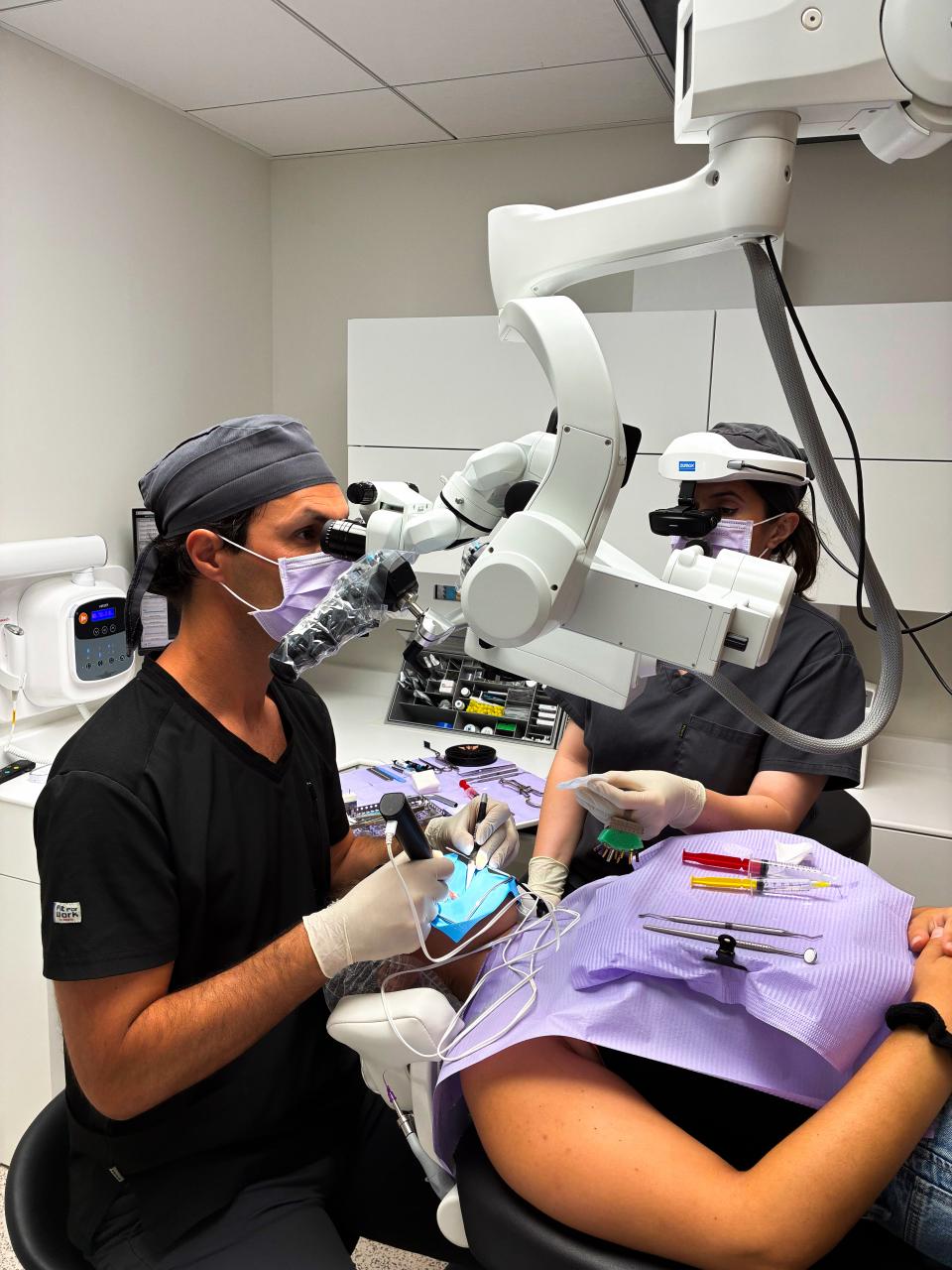

Figure 3 : illustration de l’utilisation du microscope OMS 3000® avec le bioculaire pour le praticien et le casque pour l’assistante.

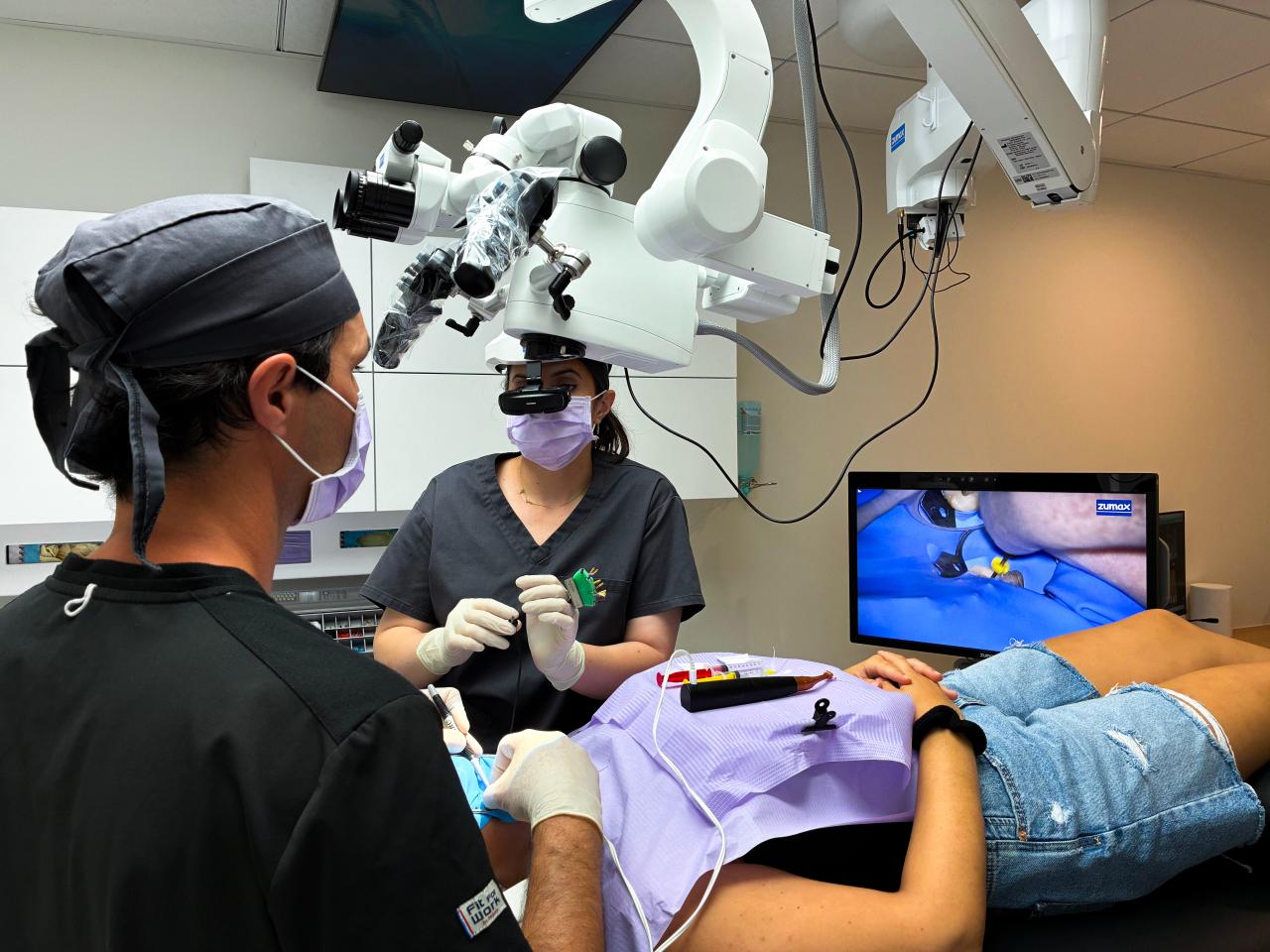

Figure 4 : illustration de l’utilisation du microscope OMS 3000® sans la binoculaire. Le praticien travaille en regardant l’écran SMARTON et l’assistante est équipée du casque.
Cette configuration hybride ouvre également une organisation de travail intéressante en pratique quotidienne : le praticien peut conserver les oculaires binoculaires pour son propre confort visuel, tandis que l’assistante suit l’intervention au moyen du casque de vision 3D. Cette répartition évite d’avoir à équiper le statif d’un second jeu d’oculaires côté assistante — option coûteuse et peu répandue — ou de reporter son suivi sur un écran externe en deux dimensions, solution moins ergonomique et moins fidèle à la perception de profondeur du champ opératoire.
Trois systèmes de visualisation 3D
La nouveauté la plus significative de cette gamme réside dans l’offre de trois solutions de vision stéréoscopique 4K, présentées par le fabricant comme des options interchangeables selon la préférence du praticien et le type d’intervention :
- Le casque immersif ZuVisionX 3D Headband : un dispositif léger, avec réglage de l’écart pupillaire et de la correction dioptrique, permettant de conserver une vision périphérique de l’environnement tout en observant le champ opératoire en 3D — utile pour préserver l’interaction avec le patient et pour les interventions longues. Le système autorise la connexion de deux casques au même exoscope, idéal pour le praticien et l’aide opératoire.
- Les oculaires détachables sans fil ZuVisionX 3D Visionmount : positionnables librement autour du statif, avec une résolution annoncée de 2,5K par œil, destinés aux praticiens recherchant une plus grande liberté d’angle d’observation.
- L’écran autonome Naked-Eye 4K 3D : un moniteur de 32 pouces offrant une vision 3D à l’œil nu par suivi oculaire (eye-tracking). Cette solution est conçue pour la vision 3D d’une seule personne à la fois ; il est toutefois possible de connecter à l’exoscope jusqu’à deux casques ZuVisionX 3D Headband supplémentaires, permettant à deux personnes additionnelles de bénéficier simultanément de la vision 3D — utile par exemple pour l’assistante ou pour la formation d’un étudiant.
Ces trois systèmes reposent sur une même architecture d’acquisition d’image stéréoscopique en 4K, censée reproduire la perception de profondeur du microscope optique tout en s’affranchissant de la contrainte posturale liée aux oculaires fixes.
Ergonomie, optique et éclairage
Au-delà de la vision 3D, l’OMS6000/OMS3000 Pro reprend et enrichit les standards ergonomiques déjà présents sur les modèles antérieurs de la marque : poignées multifonctions permettant de piloter le zoom motorisé, la mise au point électronique fine et la capture photo/vidéo sans lâcher les commandes ; objectif à distance focale variable (annoncée entre 200 et 600 mm) ; verrerie apochromatique multicouche d’origine allemande ; système d’éclairage LED (TruLED) annoncé supérieur à 100 000 lux, avec trois spots configurables et une molette unique regroupant plusieurs filtres (jaune, vert, fluorescence, anti-reflet, laser). Un écran LCD intégré (SmartMon) affiche par ailleurs des informations en temps réel destinées à fluidifier la communication entre le praticien et son assistante.
En France, la distribution de cette gamme est assurée par Odentik, revendeur exclusif de Zumax Medical, qui propose une configuration personnalisable du microscope (choix du type de fixation, de l’écran 3D, des options de vision 3D, de la pédale Bluetooth, etc.).
Le module DentSight AR : injecter la réalité augmentée dans le champ du microscope
Si l’exoscope règle la question de l’ergonomie et de la vision partagée, une seconde innovation de Zumax s’attaque à un problème différent : celui de la fragmentation de l’information peropératoire. Lors d’un traitement endodontique complexe, le praticien doit fréquemment interrompre son geste pour consulter une image radiographique, un examen CBCT sur un écran externe, ou la mesure d’un localisateur d’apex, avant de reprendre sa position sous le microscope.
Le module DentSight AR répond à cette problématique (Figure 5). Développé conjointement par Zumax Medical et le Dr Bobby Nadeau, endodontiste exerçant au Canada, il s’agit d’un dispositif d’affichage tête haute (heads-up display) compatible avec les microscopes opératoires de la série OMS, qui permet d’injecter des informations numériques directement dans le champ oculaire du microscope, en superposition de l’image réelle du champ opératoire.

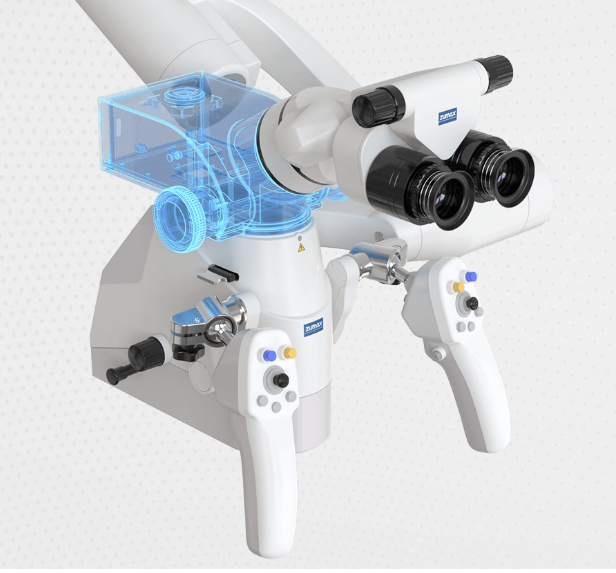

Figure 5 : illustration du Dentsight® en position sur un Microscope Zumax 3200®
Les applications cliniques mises en avant par le fabricant recouvrent quatre grandes fonctions :
- L’intégration d’images radiographiques (Figures 6 et 7) ou CBCT sous les oculaires en temps réel, par échange de données DICOM, permettant de vérifier la morphologie canalaire sans quitter des yeux le champ opératoire.
- Le couplage avec le localisateur d’apex, autorisant un contrôle continu de la position et de la longueur de travail pendant la préparation canalaire.
- La navigation dynamique, superposant en temps réel des données de navigation et des reconstructions 3D à la zone chirurgicale, notamment utile en microchirurgie apicale pour la planification du tracé d’ostéotomie.
- La superposition d’images 3D des structures dentaires, permettant de localiser précisément une lésion ou des structures dentaires et de planifier le trajet opératoire (Figure 8).
- Et pourquoi pas… une étape cruciale du tour de France ou un match important du tournoi du Grand Chelem !

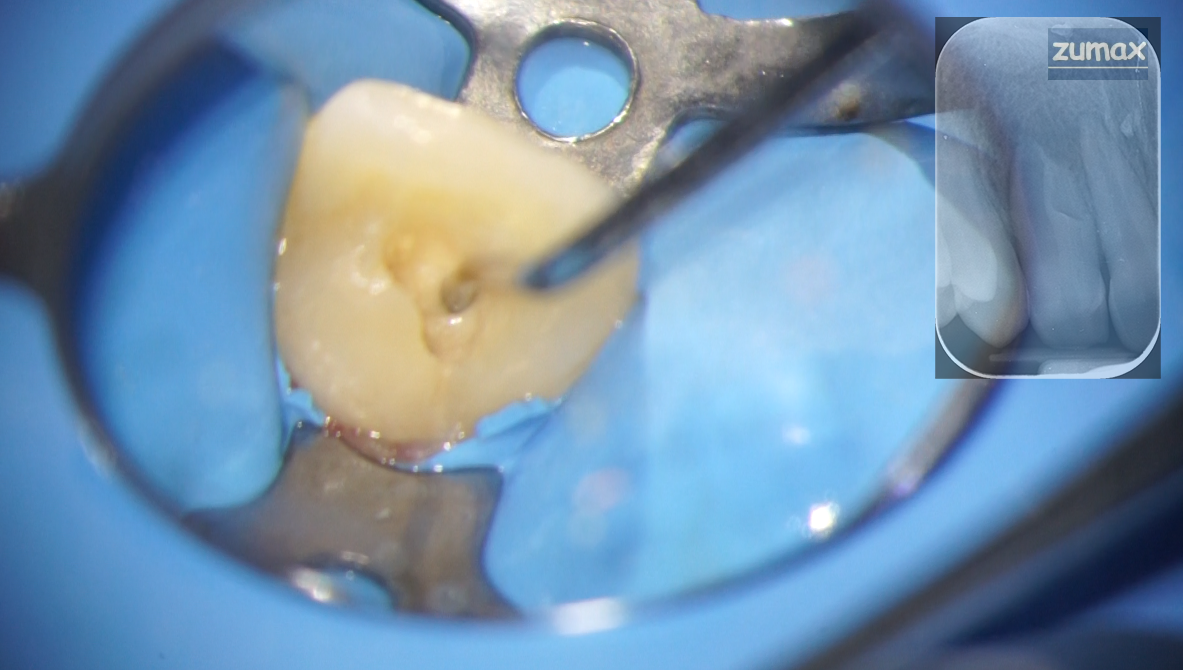

Figure 6 : incrustation d’une radiographie pré opératoire d’un cas complexe en superposition sur l’image du microscope.

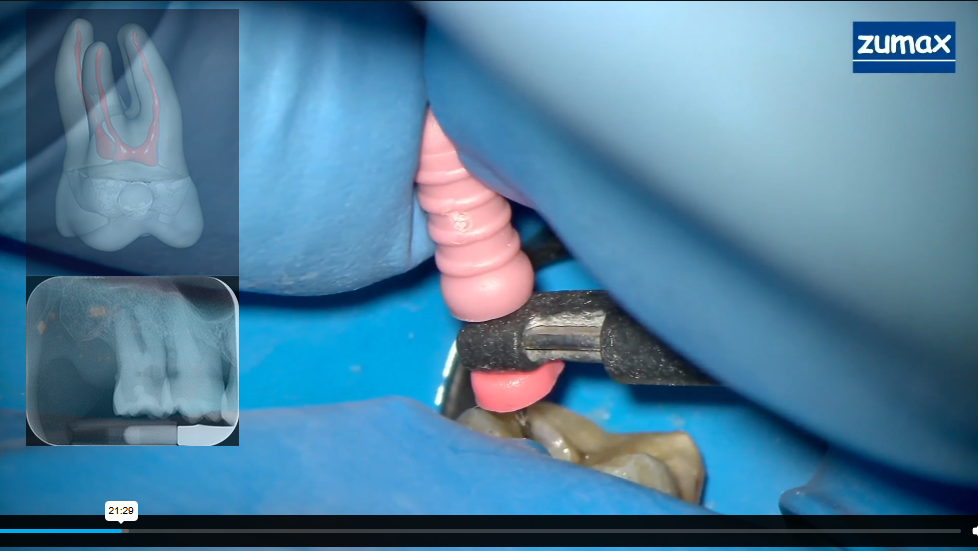

Figure 7 : incrustation de la radiographie pré opératoire, ainsi que d’une reconstruction 3D obtenue par le logiciel Diagnocat®

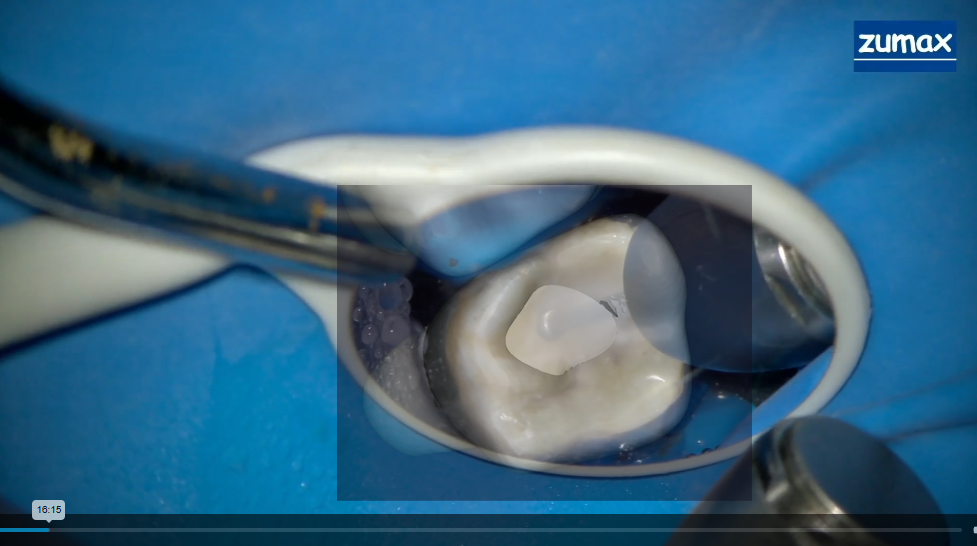

Figure 8 : superposition de l’image d’une vue occlusale de la dent traitée (obtenue par extraction sur le logiciel Diagnocat®) sur la dent en vision directe en cours de traitement.
Sur le plan matériel, le module se veut volontairement simple à intégrer : il communique en HDMI et peut recevoir un flux vidéo depuis un smartphone, une tablette, un ordinateur ou une caméra externe, ce qui limite l’investissement et la courbe d’apprentissage comparativement aux systèmes de chirurgie guidée par ordinateur, plus lourds à mettre en œuvre. Sur le site du distributeur français, le module est présenté comme compatible avec les microscopes OMS2380 R2 et OMS3200 ; son association avec la nouvelle gamme OMS6000/OMS3000 Pro constitue l’évolution la plus récente de cet écosystème.
Une application clinique décrite par son concepteur : l’endodontie guidée par modèle 3D
Le Dr Bobby Nadeau, co-concepteur du DentSight AR, a détaillé dans la Communiqué de l’American Association of Endodontists (janvier 2026) une technique qu’il nomme « 3D Model Guided Endodontics » (endodontie guidée par modèle 3D), qui illustre concrètement l’usage clinique du dispositif.
Le concept d’endodontie guidée par l’image (Image Guided Endodontics, IGE) avait été initialement décrit par Clark et Khademi en 2010, comme une philosophie de traitement mini-invasive utilisant l’imagerie 3D comme guide principal de la cavité d’accès, en remplacement de la radiographie 2D et des repères anatomiques moyens. L’endodontie guidée par ordinateur, avec suivi peropératoire des instruments en temps réel, en constitue une évolution plus sophistiquée, mais nécessite un investissement matériel et une courbe d’apprentissage importants.
La technique décrite par le Dr Nadeau se positionne comme une alternative intermédiaire, plus accessible. À partir des données d’un CBCT préopératoire, un modèle 3D segmenté (structure dentaire dure, espace canalaire, os, sinus, canal du nerf alvéolaire inférieur) est généré à l’aide d’un logiciel de segmentation automatique reposant sur l’intelligence artificielle (réseaux de neurones convolutifs). Ce modèle est ensuite exporté vers une application pour smartphone, l’appareil étant fixé sur le statif du microscope grâce à un adaptateur dédié, puis relié en HDMI au module DentSight AR. Le praticien peut alors manipuler et orienter le modèle 3D directement depuis son smartphone, pour le superposer en temps réel à l’anatomie réelle du patient observée sous le microscope.
Deux applications sont illustrées dans l’article : un cas de traitement endodontique non chirurgical, où le modèle 3D superposé permet de visualiser en une seule vue la relation entre l’espace canalaire et la morphologie externe de la couronne — information qui nécessitait auparavant un défilement manuel des coupes CBCT sur un écran séparé — et un cas de microchirurgie endodontique, où le contour de la structure dentaire dure est projeté sur la gencive du patient pour planifier le tracé du lambeau et la résection radiculaire.
L’auteur souligne que cette approche, moins coûteuse et plus simple à intégrer dans le flux de travail au microscope que les systèmes de chirurgie guidée par ordinateur, ouvre des perspectives vers l’utilisation de la vision par ordinateur (reconnaissance et suivi d’objets) afin de maintenir automatiquement le calage du modèle 3D superposé malgré les mouvements du patient en cours d’intervention.
Discussion et perspectives
La convergence entre exoscope, vision 3D et réalité augmentée dessine une évolution cohérente du microscope opératoire : d’un instrument purement optique, il devient progressivement une plateforme d’intégration numérique, capable de recevoir, d’afficher et de superposer des données issues de l’imagerie 3D, du localisateur d’apex ou de logiciels de segmentation assistée par intelligence artificielle.
Ces évolutions soulèvent néanmoins des questions qui mériteront d’être documentées à mesure que les cas cliniques publiés se multiplieront : la précision et la reproductibilité du recalage du modèle 3D sur l’anatomie réelle, en l’absence de suivi automatique du mouvement du patient dans les configurations actuelles ; la validation clinique à plus grande échelle de l’apport réel de la réalité augmentée sur la qualité et la durée des traitements ; et l’investissement, tant financier qu’en formation, que représente l’acquisition de ces équipements pour un cabinet d’endodontie. Il convient de rappeler que les données disponibles à ce jour proviennent essentiellement de communications de cas cliniques et de la documentation commerciale du fabricant et de son distributeur, et non encore d’essais cliniques contrôlés indépendants.
Il n’en demeure pas moins que la démarche portée conjointement par un fabricant et un clinicien-concepteur, publiée dans une revue professionnelle de référence, illustre une dynamique d’innovation « translationnelle » assez rare dans le domaine des dispositifs optiques dentaires, et mérite d’être suivie avec attention par la communauté endodontique.
Conclusion
L’apparition de la vision 3D sur les exoscopes Zumax OMS6000 et OMS3000 Pro, associée au module de réalité augmentée DentSight AR, marque une étape significative dans l’évolution des aides optiques en endodontie. En dissociant l’observation de l’axe optique fixe et en autorisant la superposition d’informations numériques (CBCT, localisation apicale, modèles 3D segmentés) directement dans le champ de vision du praticien, ces technologies esquissent les contours d’un microscope opératoire de nouvelle génération, à mi-chemin entre l’exigence de précision optique héritée de plus de vingt ans de pratique microscopique et les outils numériques de planification et de guidage. Leur intégration progressive dans la pratique quotidienne, et l’évaluation clinique indépendante de leur apport, constitueront les prochaines étapes de cette évolution.
Bibliographie
Nadeau B. 3D Model Guided Endodontics: A New Technique Utilizing Augmented Reality and Artificial Intelligence. AAE Communiqué, janvier 2026. www.aae.org
Clark JR, Khademi JA. Modern molar endodontic access and directed dentin conservation. Inside Dentistry 2010;6(8):58-71.
Odentik Medical. Microscope dentaire Zumax OMS6000. odentik-medical.fr
Odentik Medical. Module DentSight AR — La réalité augmentée au cabinet. odentik-medical.fr
Compte Instagram du Dr Bobby Nadeau, concepteur du DentSight : instagram.com/nadeau.endo
Présentation vidéo Zumax : youtube.com/watch?v=qyOJyQVOBIk
