Le smile design : un outil pour la planification des traitements esthétiques et fonctionnels

0

La demande des traitements esthétiques est quotidienne dans nos cabinets. Les patients sont de plus en plus sensibilisés sur le sujet et leur exigence augmente au fil du temps.

Il est primordial d’intégrer des outils qui permettent d’améliorer la communication entre le patient et l’équipe et de créer des systèmes prévisibles tout au long du processus de diagnostic et du traitement pour avoir le résultat escompté. Le Digital Smile Design® (DSD) est un outil et une méthodologie numérique permettant de planifier une étude esthétique pour un futur sourire se basant sur un protocole de photos de haute qualité statiques et de vidéos dynamiques. Cet outil permet également une communication simple et efficace auprès du technicien de laboratoire et du patient.

vue-intra-buccale

Fig. 1 : photo de visage. Situation initiale Fig. 2 : vue intra buccale de la situation initiale Fig. 3 : la patiente présente des dents mandibulaires sévèrement érodées

Cas clinique

La patiente se présente au cabinet pour améliorer l’esthétique mais aussi traiter l’usure de ses dents. Nous réalisons les photos de la patiente afin d’étudier son sourire (fig. 1 à 3). La première étape diagnostic se compose par des photos initiales, puis du protocole Digital Smile Design®. Le DSD permet d’assurer la prévisibilité du résultat final grâce à l’analyse statique et dynamique du patient avec des photos extraorales, intraorales et des vidéos.

En suivant le protocole DSD et avec l’aide des outils de calibration, des mesures peuvent être réalisées. Elles permettent de communiquer avec le technicien de laboratoire pour une exécution raisonnée du projet prothétique.

Réaliser un DSD ne nécessite pas de logiciel particulier, nous utilisons soit Keynote sur Mac, soit Powerpoint sur PC.

La première étape est la mise en place de trois photos du protocole DSD (fig. 4A, B et C). Ces trois photos vont nous permettre de faire une étude en 3D. (fig. 5)

Des lignes repères sont tracées, comme la ligne Glabelle-Philtrum, lignes bi-pupillaires, les proportions idéales des dents, la lèvre supérieure et inférieure. Cela nous permet de « designer » le futur sourire et transmettre cette étude au laboratoire de prothèse avec des mesures précises afin que celui-ci puisse faire un wax-up.

Une analyse minutieuse de l’occlusion a confirmé que la dimension verticale de l’occlusion (DVO) a été compromise en raison de l’érosion et l’usure dentaire.

La patiente porte une gouttière occlusale depuis plusieurs années pour traiter une dysfonction de l’articulation temporo-mandibulaire (ATM). Lors du port de cette gouttière, la patiente se sent confortable. Elle ne présente aucun spasme musculaire, aucun bruit articulaire, aucune déviation à l’ouverture. Nous décidons de prendre comme base pour la nouvelle position mandibulaire, la position donnée par la gouttière. La nouvelle DVO a donc été déterminée en fonction de l’épaisseur et des contacts occlusaux de la gouttière occlusale que la patiente avait. (fig. 6)

glabelle-au-philtrum

Fig. 4 A : ligne verticale de la glabelle au philtrum Fig. 4 B : photo à 12H Fig . 4 C : vue occlusale Fig. 5 : vue 3D calibrée manuellement est utilisée pour concevoir le nouveau sourire Fig. 6 : la patiente porte une gouttière occlusale pour traiter la dysfonction de l’articulation temporo-mandibulaire (ATM)

Deux empreintes sont prises et les modèles sont montés sur articulateur avec la gouttière.

Le prothésiste peut alors réaliser un wax-up en fonction du projet prothétique, wax-up esthétique guidé par l’étude DSD et wax-up fonctionnel intégrant l’augmentation de DVO. Le wax-up esthétique est guidé par le DSD mais le prothésiste a la liberté de création pour personnaliser le sourire.

sourire-avec-le-mock-up

Fig. 8 : équilibration des contacts en occlusion statique sur le mock up occlusal.

Réalisation des mock-up

Une résine bis-acrylique a été injectée dans la clé de silicone maxillaire réalisée par le prothésiste à partir du wax-up et la clé a été mise en bouche sur l’arcade supérieure de la patiente. Une fois que la résine a durci, la clé de silicone a été retirée avec précaution, les excès de résine ont été éliminés et toutes les surfaces ont été polies. Le même processus a été effectué avec l’arcade inférieure.

Une fois la maquette intraorale achevée, le nouveau schéma occlusal est vérifié et ajusté (fig. 7 et 8).

La validation esthétique se fait à l’aide de photos et vidéos pour approbation de la patiente.

preparation-avec-fraise-calibree

Fig. 9 : préparation avec fraise calibrée à travers du mock up occlusal des dents posterieures. Fig. 10 : marquage du fond des gorges avec une mine de graphite

Réalisation des éléments céramiques

La réalisation des éléments céramiques (facettes, overlays, table top) se fait 3 semaines après la pose des mock-up.

Après d’avoir fait l’empreinte numérique de la maquette en résne (mock-up), les préparations dentaires sont faites directement sur le mock-up à l’aide d’une fraise boule calibrée (fig. 9 à 11). L’objectif est la préservation du maximum de tissu dentaire. Une fois les préparations terminées, une seconde empreinte optique est prise pour l’enregistrement des dents préparées.

Une empreinte conventionnelle en silicone des préparations est prise (fig. 12), elle servira à contrôler l’ajustage et les points de contact des éléments usinés sur le modèle obtenu.

preparation-avec-un-marqueur

Fig. 11 : préparation avec un marqueur de profondeur calibré du mock up esthétique Fig. 12 : finition des préparations à minima des dents antérieures.

On détermine la limite de chaque élément puis le logiciel adapte la forme des provisoires (identique aux mock-up) aux limites des préparations. Pour la réalisation des facettes et des onlays, nous avons utilisé les blocs usinable d’IPS Empress® CAD Multi en teinte BL3 (fig. 13 et 14).

restaurations-empress

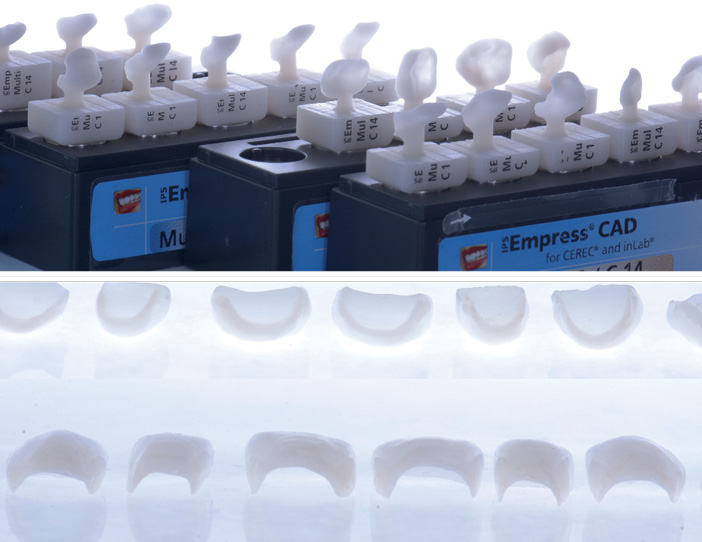

Fig. 13 : restaurations Empress CAD de fine épaisseur (0,3 à 0,5 mm) usinés Fig. 14 : caractérisation et maquillage des restaurations CAD CAM par Jérome Bellamy

Séance de collage

Après avoir déposé les facettes provisoires et nettoyé les préparations (fig. 15), on vérifie l’ajustage de tous les éléments céramiques en bouche (fig. 16). La digue a était posée avec des crampons sur les molaires pour assurer l’isolement total du champ opératoire (fig. 17).

Le collage des éléments céramiques est réalisé en suivant les différentes étapes :

  • mordançage des facettes IPS Empress® à l’acide fluorhydrique pendant 60 secondes,puis rinçage à l’eau vive et séchage à l’air sec.
  • conditionneur d’intrados de la facette/silane : application d’une couche de silane pendant 60 secondes, sécher puis chauffer
  • préparation dentaire, mordançage à l’acide phosphorique 37% puis rinçage.
  • application d’adhésif sans photo polymérisé.
  • mise en place des facettes avec du composite fluide.
  • pour éliminer les excès de colle, on photopolymérise pendant 1 à 2 secondes seulement.
  • photopolymérisation finale sous glycérine 40 secondes par surface de chaque facette et onlay.
  • retirer la digue et vérifier occlusion. Polissage final. (fig. 18 et 19).

La patiente a été pleinement satisfaite de son nouveau sourire (fig. 20 à 22).

restaurations-finales

Fig. 15 : surfaces dentaires vestibulaires après dépose des facettes provisoires et nettoyage Fig. 16 : essayage des facettes en céramique Fig. 17 : après pose de la digue, nous vérifions l’ajustage. Toutes les céramiques sont collées Fig.18 : vue intrabucale des restaurations finales du maxillaire inférieur. Fig. 19 : vue intrabucale des restaurations finales du maxillaire supérieur Fig.20 : vue finale des restaurations collées. Fig. 21 : image postopératoire des restaurations céramiques collées parfaitement intégrées à la gencive. État de surface Fig. 22 : situation clinique finale dans laquelle la patiente est satisfaite

Conclusion

Le Digital Smile Design® (DSD) est un outil complémentaire pour l’analyse du sourire des patients et la communication avec le laboratoire.

Ce DSD apporte donc une aide pour la reconstruction d’un sourire et son explication au patient. La mise en œuvre de nouveaux outils de planification, des matériaux et les systèmes numériques en dentisterie esthétique a rendu beaucoup plus facile l’obtention des résultats satisfaisants à la fois esthétiques et fonctionnels.

La combinaison de nouvelles technologies offre des résultats excellents et une grande satisfaction aux patients.
